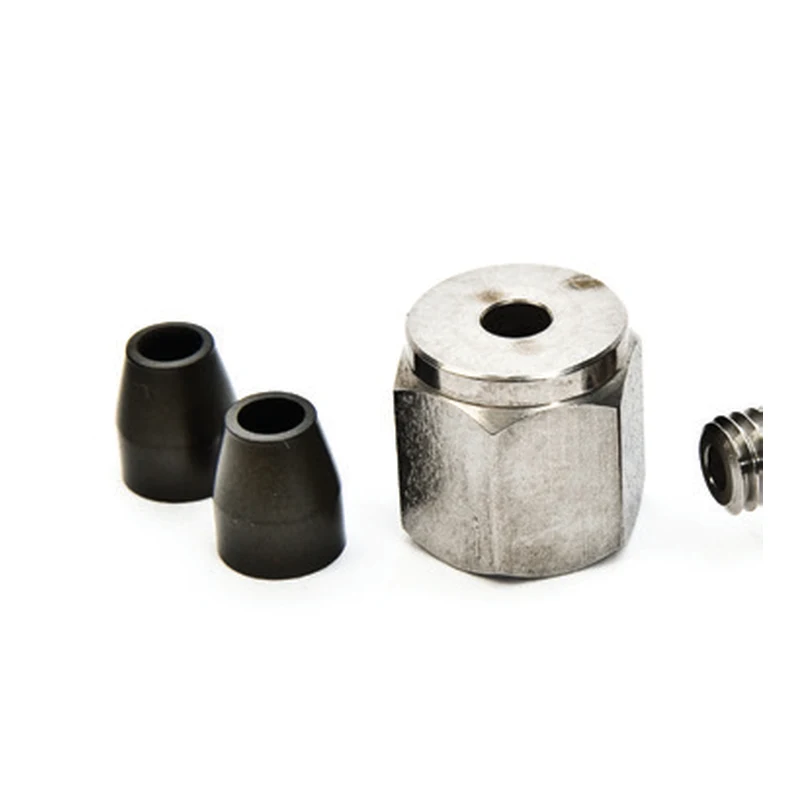

Ферула - конусная втулка, которая обжимается гайкой вокруг капиллярной колонки и герметизирует её в инжекторе, детекторе или интерфейсе масс-спектрометра. Материал ферулы подбирают под температуру и вакуум: графит ( мягкий и универсальный),  графит/веспел (жёсткий и стойкий к вакууму МС, SCP-5000 для высоких температур / SilTite - металлические многоразовые).
Размер ферулы должен совпадать с наружным диаметром колонки. В каталоге представлены ферулы и гайки для всех узлов хроматографов TRACE 1300/1600 и ГХ-МС.

Купить в 1 клик Заказать
Расширенное описание Технические характеристики

Материал ферулы

Материал Т макс. Где применять Особенности
Графит ~450 °C инжектор SSL, детекторы FID, TCD, ECD, NPD, FPD мягкий, легко обжимается, не «прилипает» к колонке; не для вакуума — пропускает газ через поры
Графит/vespel (полиимид) ~350 °C интерфейс МС, инжектор SSL вакуум-плотный, при циклах нагрева требует подтяжки; частицы графита не осыпаются
SCP-5000 до 400 °C интерфейс МС при высоких температурах стабилен при термоциклировании
Инкапсулированный графит ~450 °C инжектор PTV, TSI графит в металлической оболочке - не деформируется
SilTite FingerTite (металл) до 450 °C комплект HeSaver-H₂Safer, устройства SilFlow, соединители многоразовые, затяжка пальцами, подходят для водорода как газа-носителя

Как подобрать размер:

  • Колонка ID 0,1–0,25 мм → ферула «0,1–0,25 мм» (внутр. 0,4 мм).
  • Колонка ID 0,32 мм → ферула «0,32 мм» (внутр. 0,5 мм).
  • Колонка ID 0,53 мм → ферула «0,53 мм» (внутр. 0,8 мм).
  • Для SilTite: ≤ 0,25 мм → ферула 0,35 мм ID; 0,25 мм → 0,4 мм ID; 0,32 мм → отдельный артикул.
  • Гайка одна на все размеры внутри узла: 35050458 для SSL и детекторов, 35053221 для PTV, 1R120434-0010 (пружинная) или 290BT240 для интерфейса МС.

Практические советы:

  • Для МС предпочтительна пружинная гайка 1R120434-0010: пружина компенсирует усадку веспела и держит вакуум при термоциклировании.
  • Графитовую ферулу нельзя использовать повторно после разборки.
  • SilTite ферулы перед первой установкой обжимают инструментом PRE-SWAGE (MI-311AE1-0001).
  • Перетяжка гайки - главная причина сломанной колонки на входе, необходимо затягивать гайку на четверть оборота после упора.

Ферулы и гайки для инжектора iConnect SSL и детекторов iConnect FID, TCD, ECD, NPD, FPD

Тип ферулы Колонка ID, мм Артикул ферулы Упаковка Артикул гайки Упаковка гайки
Графитовая 0,1–0,32 290GA139 10 шт. 35050458 5 шт.
Графитовая 0,45–0,53 290GA140 10 шт. 35050458 5 шт.
Графит/веспел 0,1–0,25 290VA191* 10 шт. 35050458 5 шт.
Графит/веспел 0,32 290VA192* 10 шт. 35050458 5 шт.
Графит/веспел 0,53 290VA193* 10 шт. 35050458 5 шт.
SCP-5000 0,1–0,25 290VT221* 5 шт. 35050458 5 шт.

* Совместимы с пружинной гайкой 1R120434-0010 для интерфейса МС.

Ферулы и гайки SilTite для инжектора SSL с комплектом HeSaver-H₂Safer

Описание Колонка ID, мм Артикул ферулы Упаковка Артикул гайки Упаковка гайки
SilTite FingerTite ферулы 0,35 мм ID ≤ 0,25 29063465 10 шт. 290SF303 2 шт.
SilTite FingerTite ферулы 0,4 мм ID 0,25 29063466 10 шт. 290SF303 2 шт.
SilTite FingerTite ферулы 0,32 29063467 10 шт. 290SF303 2 шт.
Инструмент PRE-SWAGE для SilTite все ферулы выше MI-311AE1-0001 1 шт.

Ферулы и гайки для инжектора iConnect PTV (совместимы с инжектором TSI)

Тип ферулы Колонка ID, мм Артикул ферулы Упаковка Артикул гайки Упаковка гайки
Инкапсулированный графит 0,1–0,25 29053488 10 шт. 35053221 5 шт.
Инкапсулированный графит 0,32 29053487 10 шт. 35053221 5 шт.
Инкапсулированный графит 0,53 29053486 10 шт. 35053221 5 шт.

Ферулы и гайки для интерфейсной линии масс-спектрометра

Тип ферулы Колонка ID, мм Артикул ферулы Упаковка Артикул гайки Упаковка гайки
Графит/веспел 0,1–0,25 290VA191 10 шт. 1R120434-0010 1 шт.
Графит/веспел 0,32 290VA192 10 шт. 1R120434-0010 1 шт.
Графит/веспел 0,53 290VA193 10 шт. 1R120434-0010 1 шт.
SCP-5000, высокотемпературная 0,1–0,25 290VT221 5 шт. 1R120434-0010 1 шт.
Графит/веспел 0,1–0,25 29033496 10 шт. 290BT240 5 шт.
Графит/веспел 0,32 29033497 10 шт. 290BT240 5 шт.
